仓储物流仓库货物转运车PLC程序开发方案

在仓储物流场景中，仓库货物转运的核心需求是实现 “货物入库 - 存储 - 出库” 全流程的自动化衔接，而 PLC 程序作为控制中枢，需重点解决电动平车与堆垛机、传送带的协同联动问题，同时保障转运效率与作业精度。本方案将结合仓储作业实际流程，从需求拆解、程序模块设计等方面讲述

定制化仓储物流仓库货物转运车PLC程序开发方案。

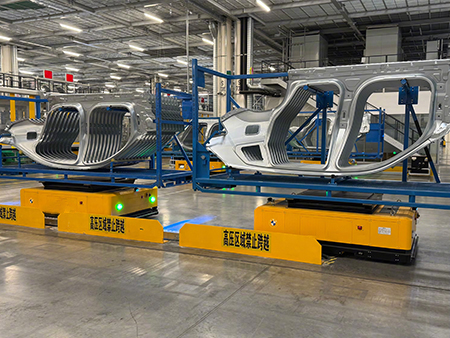

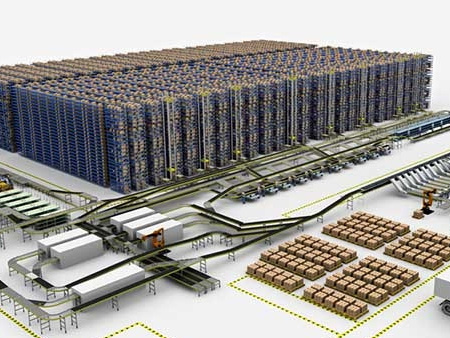

一、仓储转运场景需求拆解

在仓库货物转运场景中，电动平车需衔接 “传送带卸货 / 装货” 与 “堆垛机存取货” 两大核心环节，具体需求可分为三类：

流程联动需求：实现 “传送带→电动平车→堆垛机”（入库流程）、“堆垛机→电动平车→传送带”（出库流程）的无缝衔接，避免人工干预导致的效率损耗。例如，入库时，传送带将货物输送至暂存区后，需自动触发电动平车接货；平车将货物运至堆垛机作业位后，需同步通知堆垛机取货。

精度控制需求：仓库货架间距通常较窄（如通道宽度仅 2-3 米），电动平车停靠堆垛机、传送带时，定位精度需达 ±3mm，确保货物能精准对接，避免碰撞货架或设备；同时，传送带速度需与平车接货节奏匹配（如传送带速度 0.5m/s，平车需在 10 秒内完成停靠接货）。

状态协同需求：堆垛机、传送带、电动平车需实时共享作业状态（如 “堆垛机忙 / 闲”“传送带货物到位”“平车位置”），避免指令冲突。例如，若堆垛机正在处理其他货架货物，需向平车发送 “等待信号”，平车暂不前往作业位；若传送带出现货物堵塞，需立即通知平车暂停接货。

二、PLC 程序核心模块设计（含联动逻辑）

针对上述需求，PLC 程序需围绕 “电动平车控制”“堆垛机联动”“传送带联动” 三大核心模块设计，同时加入数据交互与安全防护逻辑，确保全流程自动化运行。

（一）电动平车控制模块（基础核心）

作为转运中枢，电动平车的 PLC 控制需兼顾 “精准运动” 与 “状态反馈”，为联动奠定基础：

精准定位控制：

采用 “编码器 + 激光定位器” 双重定位方案：编码器实时采集平车行驶脉冲数，计算当前位置（如每脉冲对应平车移动 0.1mm）；当平车接近堆垛机 / 传送带作业位（距离 50cm）时，激光定位器启动，精准校准位置，实现 ±3mm 停靠精度。

编程逻辑：设定 “预定位 - 精定位” 两阶段控制 —— 预定位阶段（距离目标 1m），平车以 10m/min 速度行驶；精定位阶段（距离目标 50cm），速度降至 3m/min，同时激光定位器信号接入 PLC（如 I2.0 端口），当检测到 “定位成功” 信号（I2.0=1），PLC 立即触发刹车指令（Q3.1=1），完成停靠。

任务调度逻辑：

支持 “入库 / 出库” 任务自动识别：PLC 通过以太网接收 WMS 系统下发的任务指令（如 “入库任务：将 A 区传送带货物运至 3 号货架堆垛机”），解析任务类型后，自动调用对应运行程序（如入库程序块 P01，出库程序块 P02）。

任务优先级处理：当同时接收多个任务时（如 “1 号传送带入库”“2 号堆垛机出库”），PLC 按 “紧急任务＞普通任务”“出库优先于入库” 原则排序（可通过 WMS 指令中的优先级字段判断），避免任务拥堵。

（二）与堆垛机联动模块（核心协同）

电动平车与堆垛机的联动需解决 “位置同步”“取放货信号交互”“状态互锁” 三大问题，PLC 程序设计如下：

位置同步与就绪信号交互：

平车行驶至堆垛机作业位前，通过 RS485 通信向堆垛机控制器发送 “平车位置预告” 信号（如 “平车已到达 3 号货架通道入口，预计 30 秒后停靠”），堆垛机提前调整至对应货位高度，节省等待时间。

平车完成停靠后，PLC 向堆垛机发送 “平车就绪” 信号（通过 DO 端口 Q4.0 输出，或 Modbus 协议发送数据 “0x01”）；堆垛机接收信号并确认自身就绪（如货叉已伸出至取货位置）后，向平车回传 “堆垛机就绪” 信号（PLC DI 端口 I5.0=1），双方进入 “取放货准备状态”。

取放货流程控制（以入库为例）：

平车就绪且堆垛机就绪后，PLC 触发 “平车卸货” 指令：控制平车自带的滚筒输送机启动（Q4.1=1），将货物输送至堆垛机货叉；同时，PLC 通过激光传感器（I5.1）检测 “货物是否完全脱离平车”，当 I5.1=1（货物已进入堆垛机货叉），立即停止滚筒输送机（Q4.1=0），并向堆垛机发送 “货物已移交” 信号（Q4.2=1）。

堆垛机接收 “货物移交” 信号后，启动货叉收回动作，完成取货；取货成功后，向平车回传 “货物接收完成” 信号（I5.2=1），PLC 收到该信号后，调用 “平车离开” 程序（启动电机 Q2.0=1），前往下一个任务点，同时向 WMS 系统回传 “堆垛机对接完成” 状态。

状态互锁逻辑：

避免 “平车未停靠到位，堆垛机提前取货”：PLC 设置 “平车停靠成功”（I2.0=1）与 “堆垛机取货”（Q4.2=1）的互锁，仅当 I2.0=1 时，Q4.2 才能输出，防止货物碰撞。

堆垛机故障时的应急处理：若堆垛机突发故障（如货叉卡滞），向平车发送 “堆垛机故障” 信号（I5.3=1），PLC 立即停止当前动作，启动声光报警（Q6.0=1，蜂鸣器响；Q6.1=1，警示灯闪烁），同时向 WMS 系统上报 “堆垛机故障，任务暂停”，等待人工处理。

（三）与传送带联动模块（前端 / 后端衔接）

电动平车与传送带的联动需匹配 “货物输送节奏”，确保 “货物不堆积、不遗漏”，PLC 程序重点设计以下逻辑：

货物到位检测与接货控制（以出库为例）：

传送带将出库货物输送至暂存区前，传送带控制器通过 Profinet 协议向平车 PLC 发送 “货物预告” 信号（如 “1 号出库传送带将在 20 秒后送达一批货物，数量 3 件”），PLC 提前调度平车前往传送带接货位。

平车停靠后，PLC 通过漫反射光电传感器（I3.1）检测 “传送带上是否有货物”，当 I3.1=1（货物到位），PLC 向传送带发送 “允许放货” 信号（Q5.0=1）；传送带接收信号后，启动输送动作，将货物转移至平车。

货物完全进入平车后，平车的重量传感器（I3.2）检测到 “货物已加载”（如重量≥5kg 时 I3.2=1），PLC 立即向传送带发送 “停止放货” 信号（Q5.0=0），传送带停止输送，避免后续货物堆积。

传送带故障联动处理：

若传送带出现堵塞（如货物卡住），传送带控制器向平车 PLC 发送 “传送带故障” 信号（I5.4=1），PLC 立即停止 “前往接货” 指令（若平车未出发）或暂停 “接货动作”（若已停靠），同时向 WMS 上报 “传送带故障，出库任务延迟”，并自动调度备用传送带（如 2 号传送带）承接任务（若有备用设备）。

（四）数据交互与安全防护模块（保障稳定）

与 WMS 系统数据交互：

采用 Profinet 以太网通信协议，实现 “任务接收 - 状态上报 - 数据回传” 全流程数据互通：

接收数据：WMS 下发的任务指令（任务 ID、类型、目标位置、优先级）；

上报数据：平车实时位置、当前任务状态（待执行 / 执行中 / 已完成 / 故障）、与堆垛机 / 传送带的联动状态；

回传数据：任务完成时间、货物转运时长、设备运行参数（如平车本次行驶里程、电机运行电流）。

数据断点续传：若通信临时中断（如网络波动），PLC 将未上传的任务数据存储在本地寄存器中，恢复通信后自动补发，避免数据丢失。

安全防护逻辑：

轨道两侧红外防护：在平车行驶轨道两侧安装红外对射传感器（I7.0-I7.3），当检测到人员或障碍物（I7.x=0，信号被遮挡），PLC 立即触发 “紧急减速 - 停止” 指令（Q3.0=0，电机断电；Q3.1=1，刹车启动），同时切断向堆垛机 / 传送带的 “就绪信号”，防止联动动作继续。

过载保护：通过电流传感器（I6.0）检测平车电机运行电流，当电流超过额定值 120%（如额定电流 10A，超过 12A 时 I6.0=1），PLC 立即停止电机运行，启动报警，并向 WMS 上报 “平车过载，需检查货物重量”。
